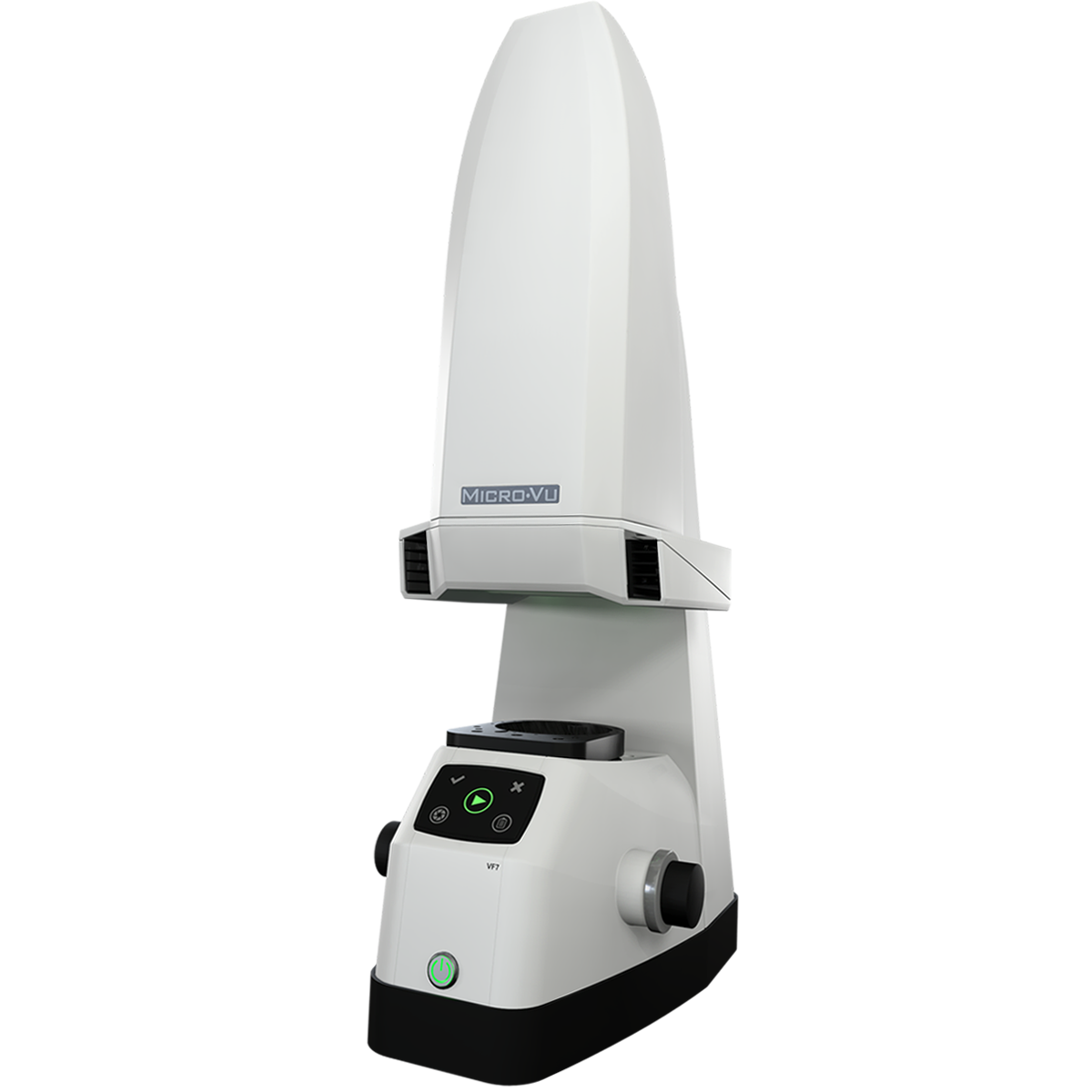

מערכת המדידה VF7 מבית Micro-Vu היא מערכת מדידה דו-ממדית מהירה ומדויקת, המיועדת למדידת חלקים קטנים ושטוחים. המערכת מצוידת במצלמה ברזולוציה גבוהה, זום אופטי ודיגיטלי מתכוונן, ותאורה מתקדמת, המאפשרת מדידה מדויקת של חלקים מגוונים. המערכת כוללת תוכנת InSpec Metrology המאפשרת מדידה פשוטה ואינטואיטיבית.
מדידה מהירה ומדויקת: יכולת מדידה של חלקים קטנים ושטוחים במהירות ובדיוק גבוה.
דיוק גבוה: דיוק מדידה של עד ±3 מיקרון במצב הגדלה גבוהה.
מערכת תאורה מתקדמת: תאורת טבעת עם 8 ערוצים, תאורת שטח אקסיאלית ותאורת פרופיל אחורית, לשיפור הניגודיות והדיוק.
תמיכה בתוכנת InSpec: ממשק משתמש אינטואיטיבי עם יכולות מדידה מתקדמות, כולל זיהוי קצוות אוטומטי, שליטה בתאורה, כיול אוטומטי ותמיכה בקבצי CAD.
מדידה בתמונה אחת: יכולת למדוד את כל החלק בצילום אחד, ללא צורך בתנועה של השולחן.
| Specification | Low Magnification Mode | High Magnification Mode |
|---|---|---|
| Field of View (X × Y) | 69.3 mm × 49.6 mm | 17.3 mm × 12.4 mm |
| Z Measurement Range | 30 mm | 3 mm |
| XY Accuracy | (4.5 + L/200) μm | ±3.7 μm |
| XY Repeatability | ±1.5 μm | ±1.0 μm |
| Z Accuracy | ±5.0 μm | ±2.5 μm |
| Z Repeatability | ±1.5 μm | ±1.0 μm |
| Resolution | 0.1 μm | 0.05 μm |
| Working Distance | 93 mm | 56 mm |
| Stage Travel | 49 mm (manual) | 49 mm (manual) |
| Stage Load Capacity | 3 kg | 3 kg |
| Illumination | 8-Segment Ring Light, Coaxial Light, Backlight | 8-Segment Ring Light, Coaxial Light, Backlight |
| Dimensions (W × D × H) | 290 mm × 453 mm × 883 mm | 290 mm × 453 mm × 883 mm |
| Power Requirements | 100–240 VAC, 50/60 Hz | 100–240 VAC, 50/60 Hz |
| Connectivity | Single USB 3.0 connection to Windows 10 PC | Single USB 3.0 connection to Windows 10 PC |
| Software | InSpec Metrology Software | InSpec Metrology Software |
Note: "L" represents the measured length in mm.
System accuracy can vary depending on environmental conditions and setup.📞 מעוניינים במידע נוסף?
לפרטים נוספים, הדגמה או הצעת מחיר מותאמת, אנא צרו קשר מטה.
